Produkter

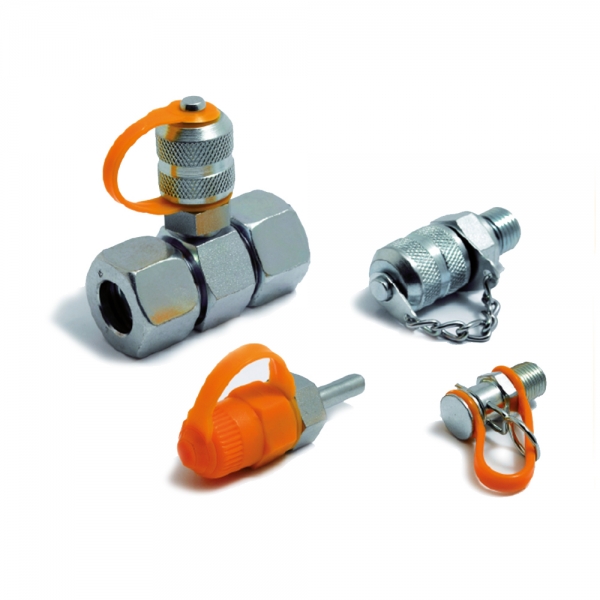

Mätnipplar för tryckmätning

Mätnippel

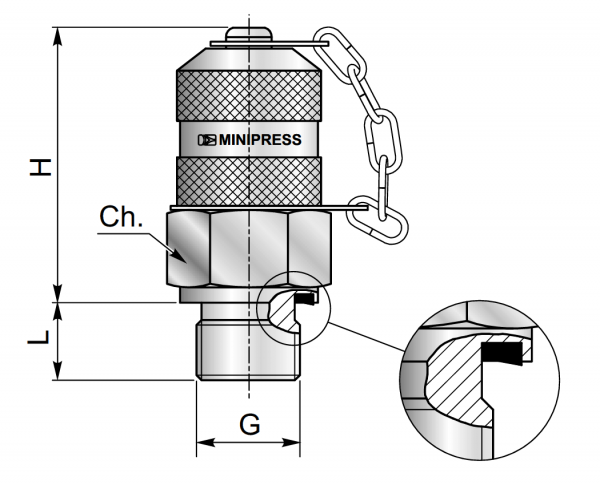

Mätnippel gängad ISO 228



   G               H         L       Ch

G 1/8''          37        8        17

G 1/4''          37        12      19

G 3/8''          37        14      22

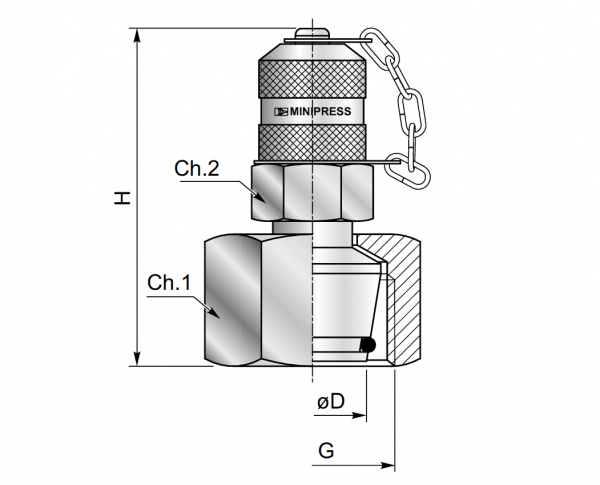

Mätnippel 24° DKO

Mätnippel med 24° DKO anslutning



Serie     D        G               H       Ch1     Ch2

   L         8      M14x1.5      54      17        17

   L         10    M16x1.5      59      19        17

   L         12    M18x1.5      59      22        19



   S         8     M16x1.5       54      19        17

   S         10    M18x1.5      59      22        17

   S         12    M20x1.5      59      24        19

   S         16    M24x1.5      59      30        22

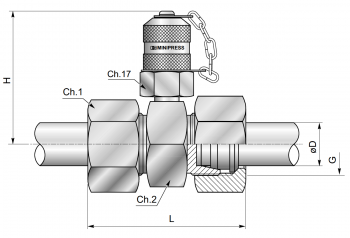

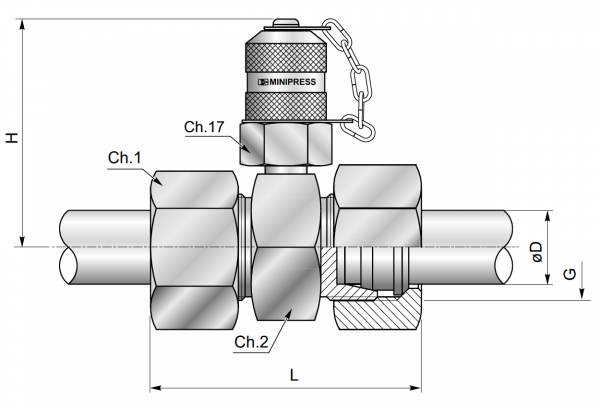

Mätnippel, rörledningsmonterad

Rörlednings monterad mätnippel



Serie     D        G               H           L        Ch1     Ch2

   L         8      M14x1.5      49         51        17        24

   L         10    M16x1.5      49         53        19        24

   L         12    M18x1.5      49         53        22        24

   L         15    M22x1.5      50.5      55        27        27



   S         8     M16x1.5       54         55        19        17

   S         10    M18x1.5      59         57        22        17

   S         12    M20x1.5      59         57        24        19

   S         16    M24x1.5      59         63        30        22

   S         20    M30x2         59         69        30        22

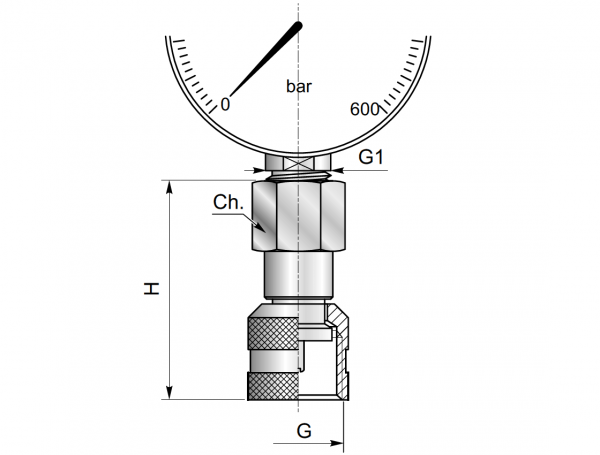

Manometeranslutning

Manometeranslutning direkt i mätnippel



    G              G1         H       Ch

M 16x2      G 1/8''      50      19
